La constante de temps joue un rôle crucial dans les processus de charge et de décharge d'un condensateur. En tant que fournisseur de condensateurs, comprendre cette relation est essentiel pour fournir les meilleurs produits et conseils à nos clients. Dans ce blog, nous examinerons comment la constante de temps affecte ces processus et pourquoi elle est importante dans diverses applications.
Comprendre la constante de temps
La constante de temps, désignée par la lettre grecque tau (τ), est un concept fondamental dans l'étude des condensateurs. Elle est définie comme le produit de la résistance (R) du circuit et de la capacité (C) du condensateur, c'est-à-dire τ = R × C. L'unité de la constante de temps est la seconde.
Dans un circuit de charge ou de décharge, la constante de temps détermine la rapidité avec laquelle le condensateur se charge ou se décharge. Une constante de temps plus grande signifie que le condensateur met plus de temps à se charger ou se décharger, tandis qu'une constante de temps plus petite indique un processus plus rapide.
Charge d'un condensateur
Lorsqu’un condensateur est connecté à une source de tension via une résistance, il commence à se charger. La tension aux bornes du condensateur, Vc, à tout instant t pendant le processus de charge peut être décrite par l'équation suivante :
Vc(t) = V(1 - e^(-t/τ))
où V est la tension d'alimentation, t est le temps écoulé depuis le début de la charge et τ est la constante de temps.
Prenons un exemple pour illustrer l'effet de la constante de temps sur le processus de charge. Supposons que nous ayons un condensateur d'une capacité de 100 μF et une résistance de 10 kΩ. La constante de temps τ = R × C = 10 000 Ω × 0,0001 F = 1 seconde.
Après une constante de temps (t = τ = 1 seconde), la tension aux bornes du condensateur atteindra environ 63,2 % de la tension d'alimentation. Après deux constantes de temps (t = 2τ = 2 secondes), elle atteindra environ 86,5 % de la tension d'alimentation, et après cinq constantes de temps (t = 5τ = 5 secondes), elle sera très proche de la tension d'alimentation (environ 99,3 %).
Si nous augmentons la résistance ou la capacité, la constante de temps augmentera et le condensateur mettra plus de temps à se charger. A l’inverse, si l’on diminue la résistance ou la capacité, la constante de temps diminuera et le condensateur se chargera plus rapidement.
Décharge d'un condensateur
Lorsqu’un condensateur chargé est déconnecté de la source de tension et connecté à une résistance, il commence à se décharger. La tension aux bornes du condensateur pendant le processus de décharge peut être décrite par l'équation :
Vc(t) = V0e^(-t/τ)
où V0 est la tension initiale aux bornes du condensateur au début de la décharge, t est le temps écoulé depuis le début de la décharge et τ est la constante de temps.
Semblable au processus de charge, la constante de temps détermine la rapidité avec laquelle le condensateur se décharge. Après une constante de temps, la tension aux bornes du condensateur chutera à environ 36,8 % de sa valeur initiale. Après deux constantes de temps, elle chutera à environ 13,5 %, et après cinq constantes de temps, elle sera très proche de zéro.
Applications pratiques
La constante de temps a des implications significatives dans diverses applications. Par exemple, dans les circuits électroniques tels que les filtres et les oscillateurs, la constante de temps détermine la réponse en fréquence et le temps nécessaire au circuit pour atteindre un état stable.
Dans les systèmes électriques, la constante de temps affecte la charge et la décharge des condensateurs utilisés pour le stockage de l’énergie. Une constante de temps plus grande peut être souhaitable dans certaines applications où une libération d'énergie lente et contrôlée est requise, tandis qu'une constante de temps plus petite peut être nécessaire pour les applications nécessitant une réponse rapide.
Nos offres de condensateurs
En tant que fournisseur de condensateurs, nous proposons une large gamme de condensateurs pour répondre à différents besoins. NotreCondensateur à vide en céramiqueest conçu pour les applications haute tension et offre d'excellentes performances et fiabilité. La constante de temps de ces condensateurs peut être ajustée en choisissant la résistance appropriée dans le circuit, permettant un contrôle précis des processus de charge et de décharge.
NotreCondensateur variable haute tensionoffre une flexibilité dans l'ajustement de la capacité, ce qui à son tour affecte la constante de temps. Ceci est utile dans les applications où les temps de charge et de décharge doivent être ajustés en fonction de différentes conditions de fonctionnement.

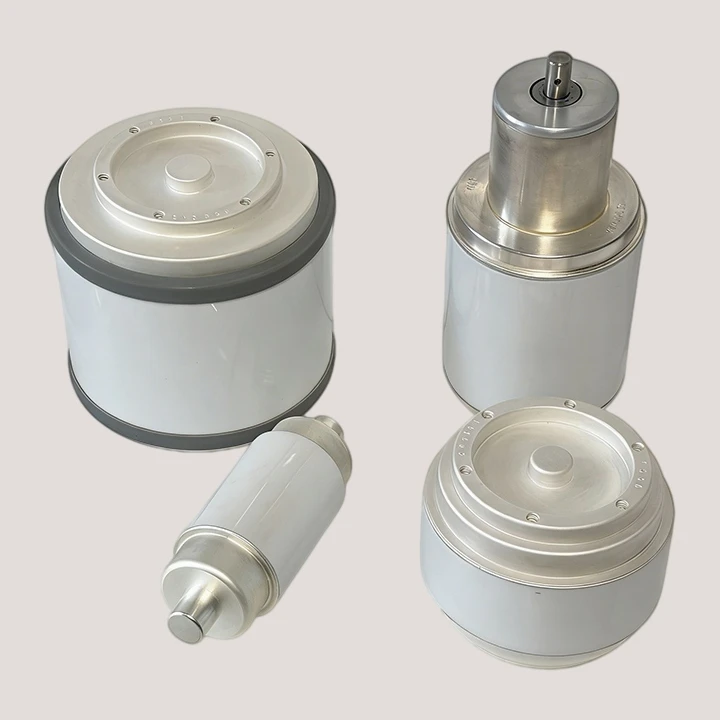

Nous proposons égalementCondensateur compactdes solutions adaptées aux applications à espace limité. Ces condensateurs peuvent être utilisés dans des circuits où un processus de charge et de décharge rapide est requis, et la constante de temps peut être optimisée en sélectionnant la bonne combinaison de résistance et de capacité.
Importance de choisir la bonne constante de temps
Choisir la bonne constante de temps est crucial pour le bon fonctionnement d’un circuit. Si la constante de temps est trop grande, le condensateur peut mettre trop de temps à se charger ou se décharger, ce qui peut entraîner des temps de réponse lents dans le circuit. D’un autre côté, si la constante de temps est trop petite, le condensateur peut se charger et se décharger trop rapidement, ce qui peut provoquer une instabilité et du bruit dans le circuit.
En tant que fournisseur de condensateurs, nous travaillons en étroite collaboration avec nos clients pour comprendre leurs besoins spécifiques et les aider à sélectionner les condensateurs et les résistances qui donneront la constante de temps optimale pour leurs applications.
Conclusion
La constante de temps est un facteur critique dans la charge et la décharge des condensateurs. Il détermine la rapidité avec laquelle un condensateur peut stocker et libérer de l’énergie et a un impact significatif sur les performances des circuits électroniques. En comprenant la relation entre la constante de temps, la résistance et la capacité, les ingénieurs et les concepteurs peuvent optimiser les performances de leurs circuits.
Si vous avez besoin de condensateurs pour vos projets, nous vous invitons à nous contacter pour une discussion détaillée. Notre équipe d'experts est prête à vous aider à sélectionner les bons condensateurs et à vous fournir un support technique pour assurer le succès de vos applications.
Références
- Dorf, RC et Svoboda, JA (2015). Introduction aux circuits électriques. Wiley.
- Nilsson, JW et Riedel, SA (2015). Circuits électriques. Pearson.
