En tant que fournisseur de relais longue durée, j'ai eu ma part de problèmes d'interférences électromagnétiques (EMI). Les EMI peuvent être un véritable casse-tête lorsqu'il s'agit de relais longue durée. Cela peut perturber le fonctionnement normal du relais, réduire sa durée de vie, voire provoquer des dysfonctionnements. Voyons donc comment réduire les EMI d'un relais longue durée.
Comprendre les EMI dans les relais longue durée
Tout d'abord, nous devons comprendre ce qu'est l'EMI et pourquoi elle affecte les relais longue durée. L'EMI est essentiellement la perturbation qui affecte un circuit électrique en raison soit d'une induction électromagnétique, soit d'un rayonnement électromagnétique émis par une source externe. Dans le cas des relais longue durée, les interférences électromagnétiques peuvent provenir de diverses sources, telles que des équipements électriques à proximité, des lignes électriques ou même des signaux radiofréquences (RF).
Lorsque les EMI interfèrent avec un relais longue durée, cela peut provoquer des problèmes tels qu'un faux déclenchement, une distorsion du signal et une usure accrue des contacts du relais. C'est un gros problème car les relais longue durée sont conçus pour durer longtemps et les EMI peuvent réduire considérablement leur durée de vie.
Blindage du relais
L’un des moyens les plus efficaces de réduire les interférences électromagnétiques consiste à utiliser un blindage. Le blindage consiste à enfermer le relais dans un matériau conducteur capable de bloquer ou de rediriger les champs électromagnétiques. Un matériau couramment utilisé pour le blindage est le métal, comme l'aluminium ou le cuivre.
Nous pouvons utiliser un boîtier métallique pour entourer le relais longue durée. Ce boîtier agit comme une cage de Faraday, ce qui signifie qu'il peut empêcher les champs électromagnétiques externes d'atteindre le relais. Le boîtier métallique doit être correctement mis à la terre pour garantir que toutes les charges induites soient dissipées en toute sécurité.
Une autre option consiste à utiliser des câbles blindés. Lors de la connexion du relais à d'autres composants, l'utilisation de câbles blindés peut contribuer à réduire la quantité d'interférences électromagnétiques pénétrant dans le circuit électrique du relais. Le blindage du câble agit comme une barrière, empêchant les champs électromagnétiques externes d'interférer avec les signaux circulant à travers le câble.
Filtrage de l'alimentation
L'alimentation électrique est souvent une source majeure d'interférences électromagnétiques. Les fluctuations de l'alimentation électrique peuvent générer du bruit électromagnétique pouvant affecter le relais. Pour réduire cela, nous pouvons utiliser des filtres électriques.
Un filtre de puissance est un dispositif qui peut supprimer les fréquences indésirables de l'alimentation. Il peut lisser la tension et le courant, réduisant ainsi la quantité d'EMI pénétrant dans le relais. Il existe différents types de filtres de puissance disponibles, tels que les filtres passifs et les filtres actifs.
Les filtres passifs utilisent des composants tels que des condensateurs et des inductances pour bloquer ou atténuer certaines fréquences. Ils sont relativement simples et peu coûteux. Les filtres actifs, quant à eux, utilisent des amplificateurs opérationnels et d'autres composants actifs pour fournir un filtrage plus précis. Ils peuvent être plus efficaces mais sont également plus complexes et plus coûteux.
Mise à la terre appropriée
La mise à la terre est cruciale pour réduire les interférences électromagnétiques dans les relais longue durée. Un bon système de mise à la terre peut fournir un chemin à faible impédance pour que les courants électromagnétiques circulent vers le sol. Cela aide à prévenir l'accumulation de charges statiques et réduit les risques d'interférences électromagnétiques.
Lors de la mise à la terre du relais, nous devons nous assurer que la connexion à la terre est solide et présente une faible résistance. Une mauvaise connexion à la terre peut en fait augmenter les EMI. Nous pouvons utiliser un fil de terre dédié pour le relais et le connecter à un point de mise à la terre approprié, tel qu'une tige de terre.
Conception de la mise en page
La disposition du circuit imprimé sur lequel le relais longue durée est installé joue également un rôle important dans la réduction des interférences électromagnétiques. Nous devons éloigner le relais des autres composants qui génèrent beaucoup de bruit électromagnétique, tels que les moteurs ou les transistors de haute puissance.
Nous pouvons également utiliser un routage de trace approprié sur le circuit imprimé. Garder les traces courtes et éviter les virages serrés peut réduire la quantité de rayonnement électromagnétique. De plus, nous pouvons utiliser des plans de masse sur le circuit imprimé pour fournir un blindage au relais et aux autres composants.
Utilisation de composants à faible EMI
Lors de la conception du relais longue durée, nous pouvons choisir des composants qui génèrent moins d'interférences électromagnétiques. Par exemple, nous pouvons utiliser des résistances et des condensateurs à faible bruit. Ces composants sont conçus pour avoir des émissions électromagnétiques plus faibles, ce qui peut contribuer à réduire les EMI globales du relais.
Une autre option consiste à utiliser des relais avec des fonctionnalités de suppression EMI intégrées. Certains relais sont livrés avec des filtres ou un blindage intégrés, ce qui peut aider à réduire les EMI sans avoir besoin de composants externes supplémentaires.
Tests et surveillance
Une fois que nous avons mis en œuvre toutes ces mesures pour réduire les interférences électromagnétiques, il est important de tester et de surveiller le relais. Nous pouvons utiliser un équipement de test EMI pour mesurer la quantité de rayonnement électromagnétique émis par le relais. Cela peut nous aider à déterminer si nos mesures de réduction des EMI sont efficaces.
Une surveillance régulière peut également nous aider à détecter tout changement dans les niveaux EMI au fil du temps. Si nous remarquons une augmentation des EMI, nous pouvons prendre des mesures correctives, comme vérifier la mise à la terre ou remplacer un composant défectueux.
Conclusion
La réduction des EMI d'un relais longue durée est un processus en plusieurs étapes qui implique le blindage, le filtrage, la mise à la terre, une conception de configuration appropriée, l'utilisation de composants à faible EMI et des tests. En prenant ces mesures, nous pouvons garantir que le relais fonctionne correctement et a une longue durée de vie.

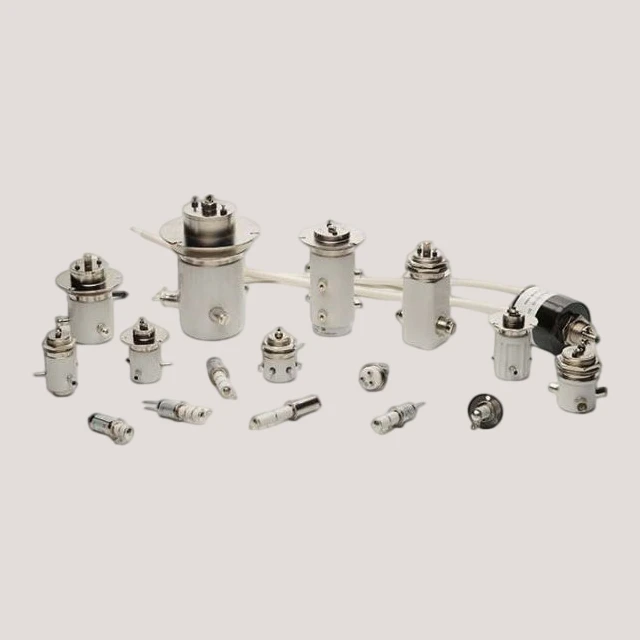

Si vous êtes à la recherche de relais longue durée de haute qualité, nous sommes là pour vous aider. Nous proposons une large gamme deRelais fiable,Commutateur de relais à vide, etRelais à vide haute tension. Nos relais sont conçus pour être fiables et avoir de faibles EMI. Si vous souhaitez en savoir plus ou effectuer un achat, n'hésitez pas à nous contacter pour une discussion sur l'approvisionnement.
Références
- "Ingénierie de la compatibilité électromagnétique" par Henry W. Ott
- "L'art de l'électronique" par Paul Horowitz et Winfield Hill
